對于機器潤滑、供油或其它液體系統來說，是少不了使用到齒輪泵的。齒輪泵是旋轉式液壓泵的一種。齒輪箱內有2個或2個以上的齒輪嚙合，在旋轉作用下從一側吸入流體再向另一側排出。今天來看看徑向力出現原因及解決辦法。

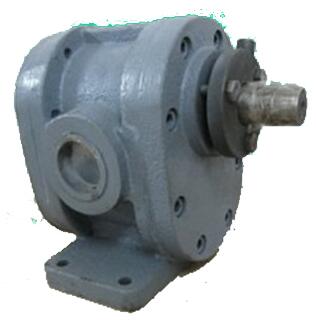

齒輪泵

原因：

①作用在齒輪外圓上的壓力分布是不相同的，從壓油腔到吸油腔油液的壓力分布是逐步分級降低，有壓差存在而產生的徑向力；

②齒頂與泵體內表面有徑向間隙；油液的不均勻力的合力作用在泵軸上，使軸承受到單向壓力而產生的徑向力。

油泵工作壓力越高，徑向力越大。主動齒輪上所受的徑向力的合力F1：較小。從動齒輪上所受的徑向力的合力F2：較大，F(xiàn)2＞F1。因為齒輪的嚙合點是不斷變化的，故其力的大小、方向均顯周期性變化。 危害： 振動、噪音，導致軸承早期損壞，影響使用壽命。

解決辦法：

1、減小壓油口尺寸。使壓油腔作用在齒輪上的面積減小到1~2個齒輪的范圍。

2、開液壓平衡槽。在吸油口到壓油口過渡區內的端蓋或軸承上開兩個液壓平衡槽，使壓油口、吸油口分別與離吸油口、壓油口較近的平衡槽相通，這樣徑向力會得到一定的平衡。

3、擴大高壓區。將壓油腔擴大到接近吸油腔一側，只保持最后一兩個齒頂與殼體之間的間隙較小，將其他部分齒頂?shù)拈g隙放大。使得在很大的頂隙區域內的壓力都等于出口壓力，最終達到對稱區域的徑向力得到平衡，減小了作用在軸承上的徑向力的目的。
